3Л741ВФ10

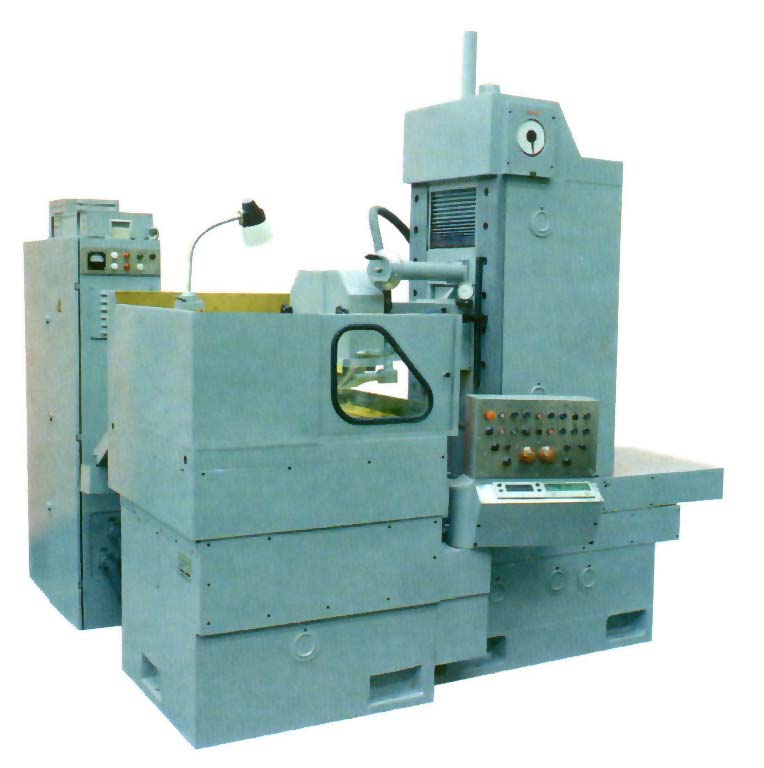

Увеличить 3Л741ВФ10 Высокоточный плоскошлифовальный станок с круглым магнитным столом и горизонтальным шпинделем

• Обработка плоских, выпуклых и вогнутых, конусных поверхностей из ферромагнитных материалов
• Стабильное качество обработки по всей поверхности стола за счет соблюдения постоянной скорости резания
• Направляющие качения обеспечивают высокую точность подач и обработки

Технические данные 3Л741ВФ10
Максимальные размеры обрабатываемой заготовки без электромагнитной плиты, мм Æ 630х350
Æ
800х350
Максимальная масса обрабатываемой заготовки (с приспособлением), кг 300
Рабочая поверхность стола, мм Æ 630; Æ 800
Шлифовальный круг ГОСТ 2424-83, мм 1-450х80х203
Скорость перемещения стола, м/мин 8…32/32…128
Мощность привода шлифовального круга, кВт 11
Масса станка, кг 5460
Габаритные размеры станка, мм 2860х1630х2660
Точностные параметры обработки
Отклонение от плоскостности обработанной поверхности образца, мкм 7
Отклонение от параллельности обработанной поверхности образца его основанию, мкм, не более 7
Качество обработанной поверхности
Шероховатость образца, Ra, мкм 0,50
