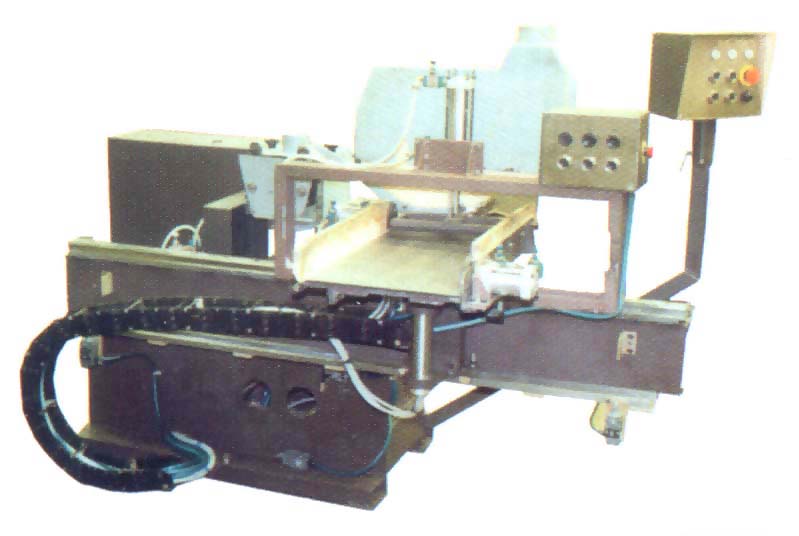

Станок шипорезный
• Предназначен для нарезания зубчатых шипов в соответствии
с ГОСТ19144-90 (микрошип) для дальнейшего сращивания по
длине на зубчато-клеевое соединение.
• Стол поворотный, движение стола происходит автоматически.
|
• Для перемещения стола используются линейные направляющие,
что повышает точность обработки и снижает трение, а, следовательно,
износ оборудования и энергозатраты.
• Рабочие органы:
- пильный суппорт, предназначенный для формирования
торца заготовки (обработка происходит дисковой пилой,
работающей от эл. двигателя), который можно поднастроить
по оси, перпендикулярной движению каретки; - фрезерный
суппорт, предназначенный для нарезания шипа на торце заготовки.
Фрезерный суппорт представляет собой шпиндельный узел
с опорами в виде двух пар дуплексированных подшипников,
плоскоременной передачи и эл. двигателя с частотой вращения
6000 об/мин (частота вращения может быть изменена по желанию
заказчика). Высота набора инструмента 112 мм (высота может
быть изменена по желанию заказчика). Возможно небольшое
перемещение по вертикали фрезерного суппорта (поднастройка).
- направляющая балка с кареткой, движение которой
автоматизировано (осуществляется при помощи цепного контура
с приводом от гидромотора). • Прижим заготовки на
рабочем столе происходит по вертикали и горизонтали пневмоцилиндрами.
Наибольшая длинна заготовки 700 мм.
• Все рабочие органы станка имеют защитные кожухи
и ограждения с электроблокировками, обеспечивающие безопасность
работы на станке и исключающие возможность пуска станка
при снятых защитных кожухах или поднятом ограждении.
• Технологический цикл обработки детали:
1. Набор пакета заготовок
2. Прижим пакета
3. Подача под пильный суппорт - обработка
торца
4. Подача в зону нарезки микрошипа - нарезка
микрошипа
5. Разворот стола на 180° в конце хода каретки
6. Возврат каретки в исходное положение
7. Разжим пакета, сдвиг до упора
8. Далее повтор п.п. 2,3,4,5
9. Цикл закончен |
| |
|
| Технические
данные |
ШС-6 |
ШС-8 |
Размеры заготовок, сходящих
со станка, мм:
Длина:
- наименьшая
- наибольшая
Ширина:
- наименьшая
- наибольшая
Толщина:
- наименьшая
- наибольшая |
180
700
40
140
20
70 |
180
700
40
140
20
70 |
Частота вращения шпинделей,
S-1(об/мин):
Пильного
Фрезерного |
50(3000)
100(6000) |
50(3000)
100(6000) |
| Диаметр торцовочной пилы, мм |
400 |
400 |
| Диаметр фрезы, мм |
160 |
160 |
| Уровень рабочей поверхности стола, мм |
860 |
860 |
Мощность эл. двигателя , кВт:
Торцовочного шпинделя
Фрезерного шпинделя |
3
5,5 |
3
5,5 |
| Габаритные размеры станка, мм (LxBxH) |
2700х1410х1414 |
2700х1410х1414 |
| Масса, кг |
770 |
770 |
| Исполнение |
пневматика+гидравлика |
пневматика |
| Комплектация:
производства Россия или Италия (фирма "Фесто"),
а также, по заявке заказчика, других фирм. |
|
