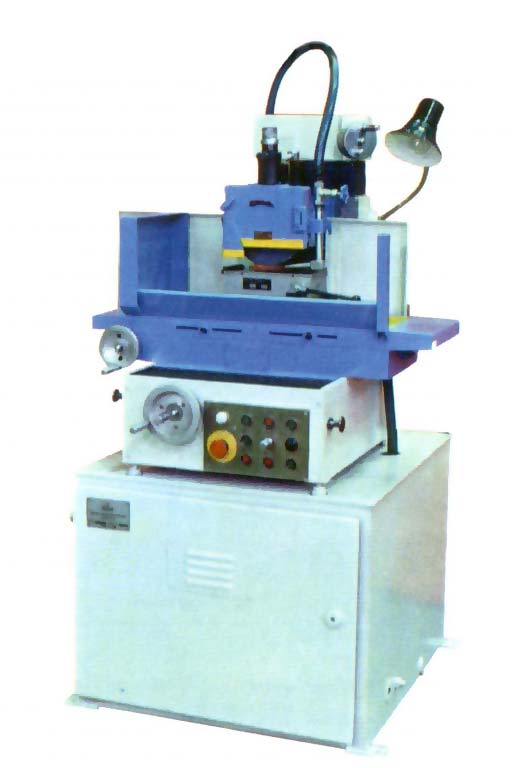

Малогабаритный
высокоточный плоскошлифовальный станок с прямоугольным
столом и горизонтальным шпинделем
• Компактный станок с ручным управлением
• Обработка поверхностей плоских деталей периферией
и торцом шлифовального круга
• Обеспечение высокой точности шлифования за счет
конструкции замкнутых роликовых направляющих и применения
синтеграновой станины
• Комплектация станка синусными плитами позволяет
обрабатывать различные сложные поверхности, пазы под разным
углом |
| |
|
| Технические
данные |
ЛШ-402 |
| Максимальные размеры обрабатываемой
заготовки без электромагнитной плиты, мм |
450х200х400 |
| Максимальная масса обрабатываемой
заготовки (с приспособлением), кг |
40 |
| Рабочая поверхность стола,
мм |
450х200 |
| Шлифовальный круг ГОСТ
2424-83, мм |
1-300х25х76 |
| Скорость перемещения
стола, м/мин |
1-15 |
| Мощность привода шлифовального
круга, кВт |
2,2 |
| Масса станка,
кг |
1100 |
| Габаритные размеры
станка, мм |
940х1055х1800
|
| Точностные
параметры обработки |
| Отклонение от
плоскостности обработанной поверхности образца, мкм |
5 |
| Отклонение от
параллельности обработанной поверхности образца его основанию,
мкм, не более |
5 |
| Качество
обработанной поверхности |
| Шероховатость
образца, Ra, мкм |
0,32 |
|
